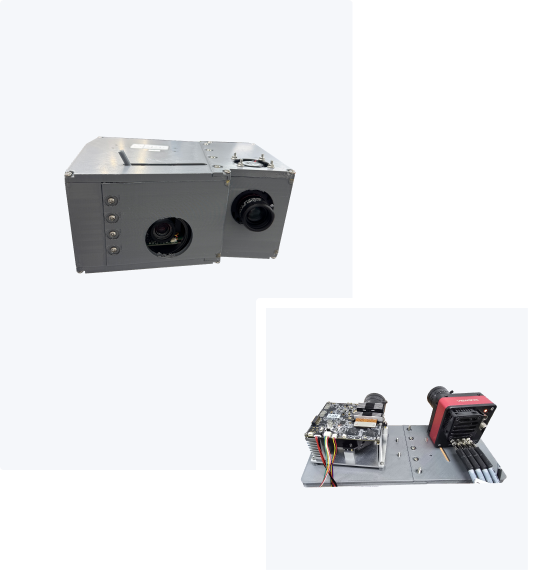

고정밀 3D Camera

제품 소개

기존 상용 제품이 갖고 있는 표면 반사 및 외부 조명 환경이 열악한 상황에서의 3D 측정 품질 저하 문제를 획기적으로 개선한 고정밀 3D 카메라 제품입니다. 측정하고자 하는 관심 영역 (Region of Interest)의 표면 반사 및 외부 조명 특성에 맞춘 자동 다중 노출 (Auto Multi Exposure) 조정 및 그림자 (Shade) 제거 특허 기술을 바탕으로 관심 영역의 최대 99%의 고품질 데이터 획득이 가능합니다. 또한, 기존 상용 제품에서는 제공되지 않는 3D 데이터 기반 HDR 색상도 함께 제공합니다. 현재 2가지 제품 모델 (5MP-InG 및 25MP-InG 모델)을 제공하고 있습니다.

고객의 필요 사양에 따라 주문형 고정밀 3D 카메라 제작 및 제공도 가능하며, 상기 제품을 기반으로 고정밀3D 센싱이 요구되는 3D 물체/환경모델링, 제품 조립, 검사 및 불량 검출, 디지털 아카이빙 서비스를 제공합니다. 본회사에서 제공하는 AI-비전 솔루션과 연계하여 서비스를 제공할 수 있습니다.

서비스 소개

상기 제품을 기반으로 고정밀3D 센싱이 요구되는 3D 물체/환경모델링, 제품 조립, 검사및 불량 검출, 디지털 아카이빙 서비스를 제공합니다. 본회사에서 제공하는 AI-비전 솔루션과 연계하여 서비스를 제공할 수 있습니다.

상세 스펙

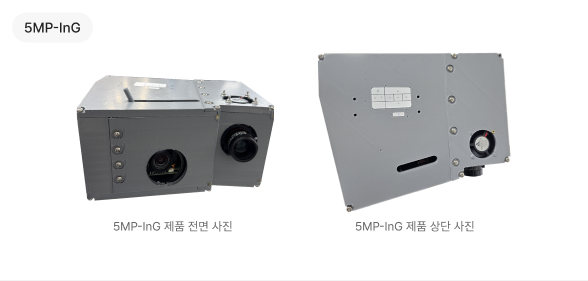

스펙 이미지 1
Specifications
Working Distance500mm
Field of View20°x17° (180x152mm)
Depth of Field70mm
XY Resolution65.6μm
Z Resolution20μm
Image Resolution2448x2048
Frame per seconds5FPS

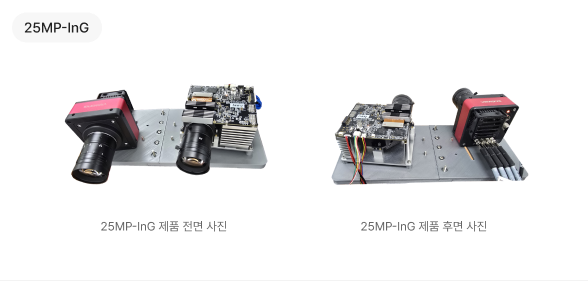

스펙 이미지 2
Specifications
Working Distance410mm
Field of View12°x12°
Depth of Field40mm
XY Resolution20μm
Z Resolution5μm
Image Resolution5120x5120
Frame per seconds10FPS

실제 결과예시

3D 미리보기 하시려면 클릭해주세요
3D 미리보기 하시려면 클릭해주세요

고 정밀 물체 형상 탐지

작업 공간내 물체들의 서로 다른 반사율에 무관하게 자동 최적 노출 제어 기술로 형상 데이터 손실을 최소화 합니다.
그결과, 미세 형상까지 담아낸 고정밀3D 데이터를 안정적으로 획득합니다.

(좌) InG 기술 적용 / (우) 기존 기술 사용

고 정밀 형상 복원 결과

물체의 반사 특성(금속, 도자기, 나무 등)에 무관하게 정확한 형상 데이터를 확보하고, 여기에 형상 기반 굴곡 정보를 활용한 색상 복원 기술을 결합해 정합된 RGB-D 데이터를 생성합니다. 왜곡과 컬러 편차를 줄여 계측·검사·디지털 트윈 등 다양한 응용에 바로 사용할 수 있습니다.

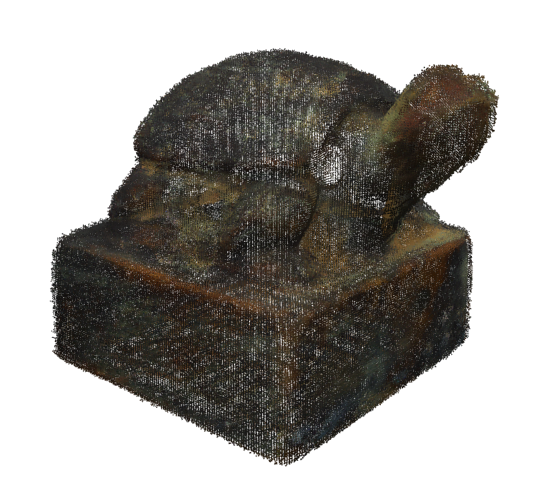

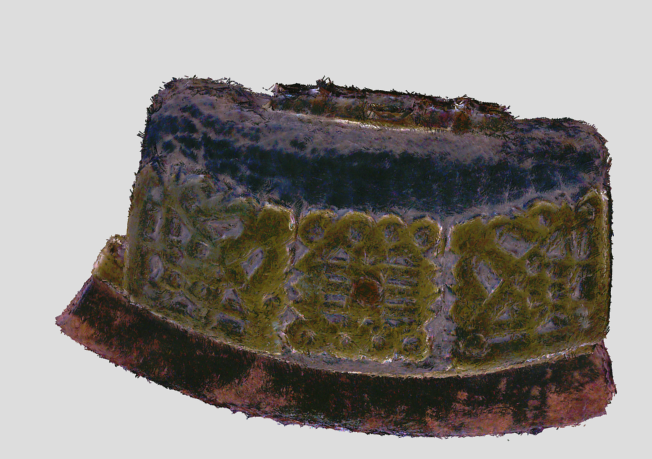

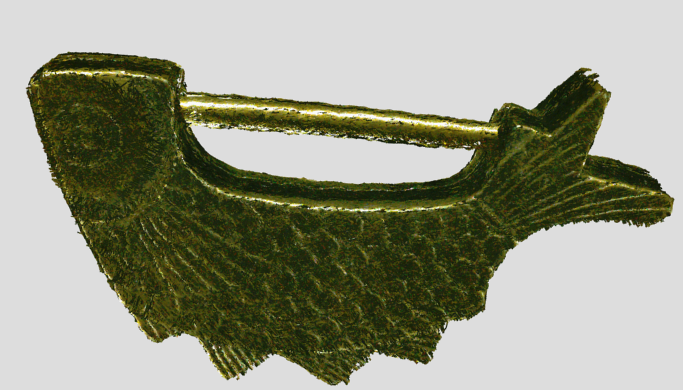

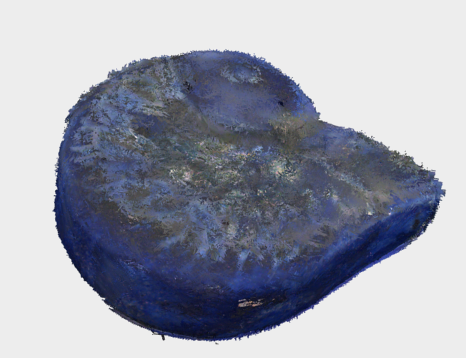

문화재 유물 형상 복원 예시

3D 미리보기 하시려면 클릭해주세요
3D 미리보기 하시려면 클릭해주세요
3D 미리보기 하시려면 클릭해주세요
3D 미리보기 하시려면 클릭해주세요

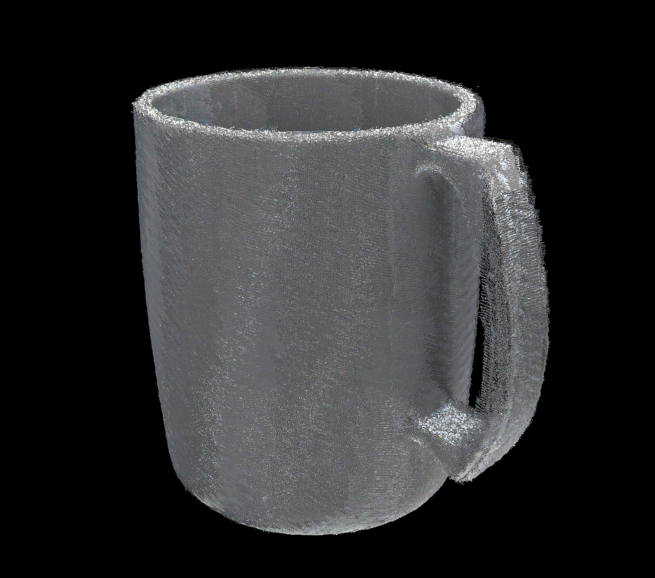

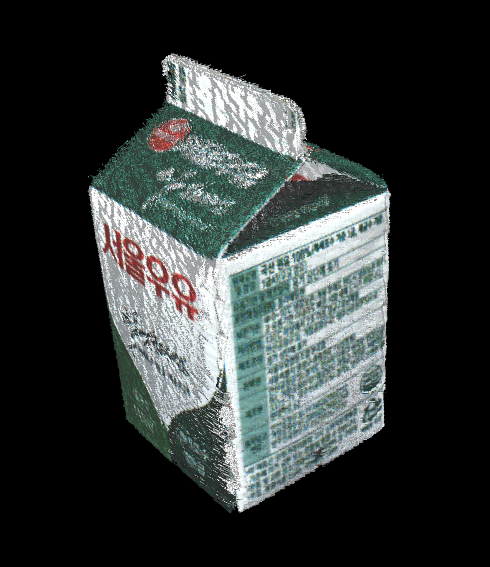

일상 물체 형상 복원 예시

3D 미리보기 하시려면 클릭해주세요
3D 미리보기 하시려면 클릭해주세요
